Motor & Transmisie · Evacuare & Răcire
Proiectare galerie single-turbo
BMW E36 (M50)

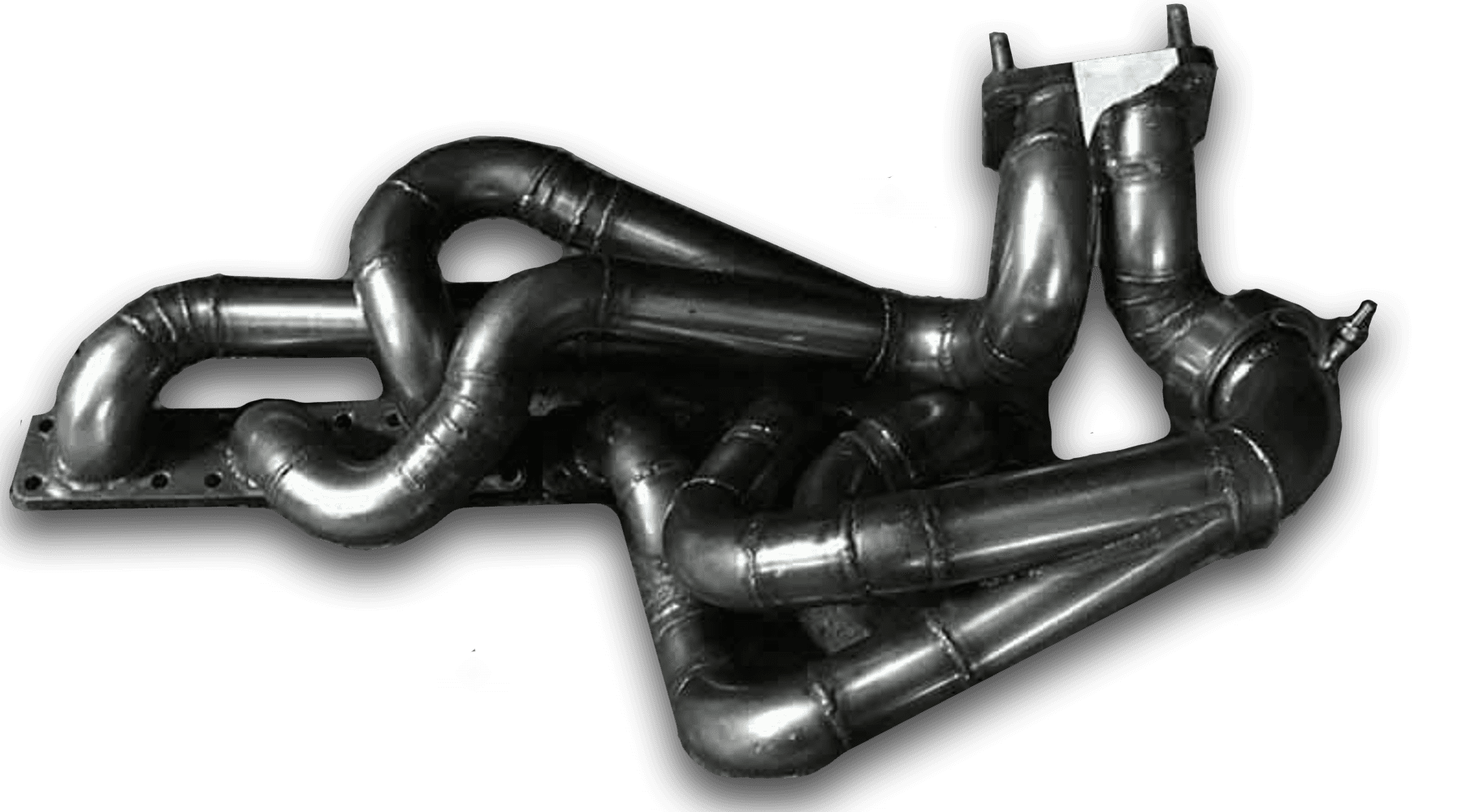

O galerie de evacuare tubulară single-turbo pentru motorul M50 în șase cilindri, proiectată cu lungime și diametru egale ale tuburilor și o poziție optimizată a wastegate-ului, pentru a controla presiunea de supraalimentare peste 720cp pe o turbină de dimensiune T4.

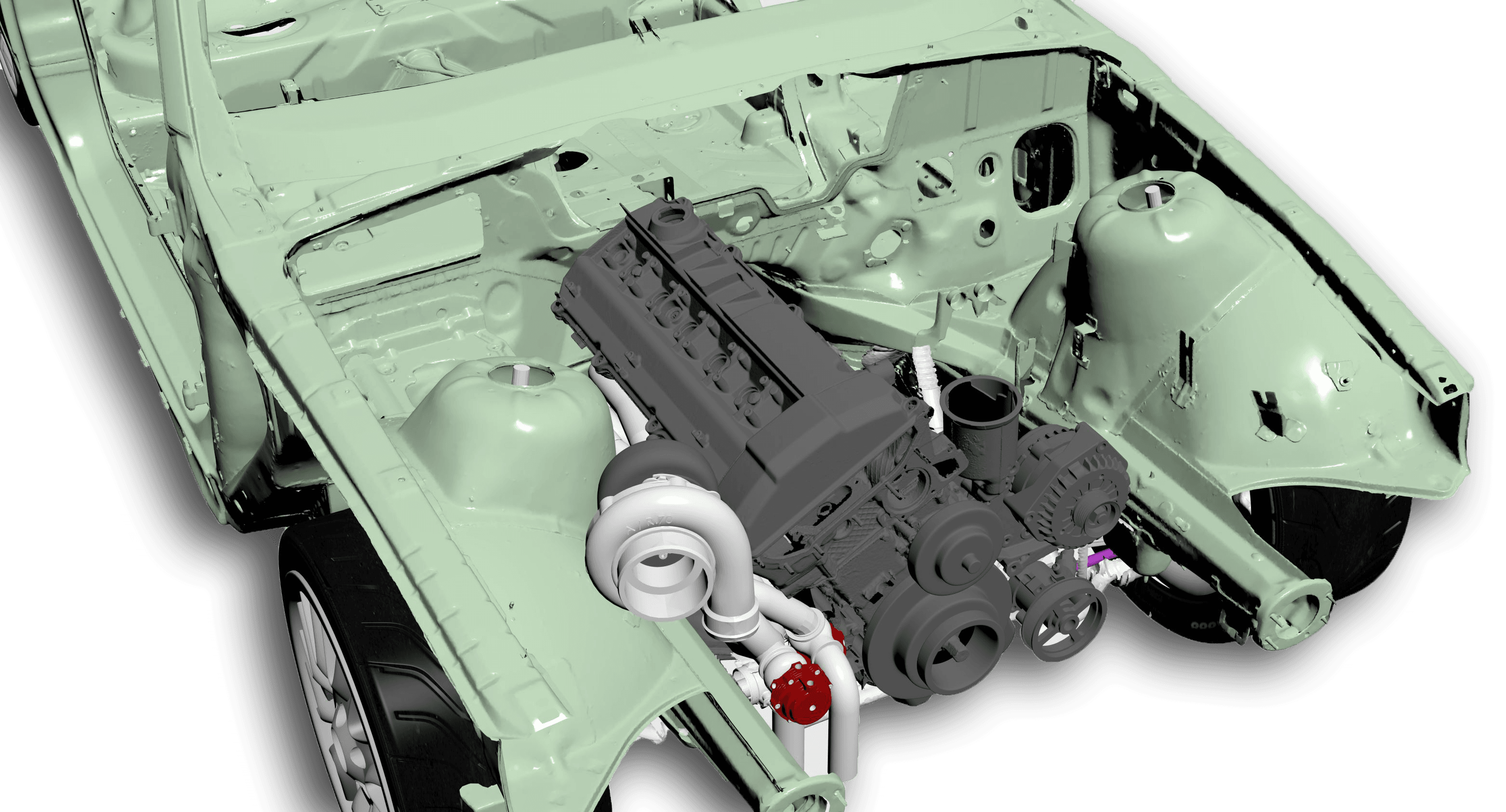

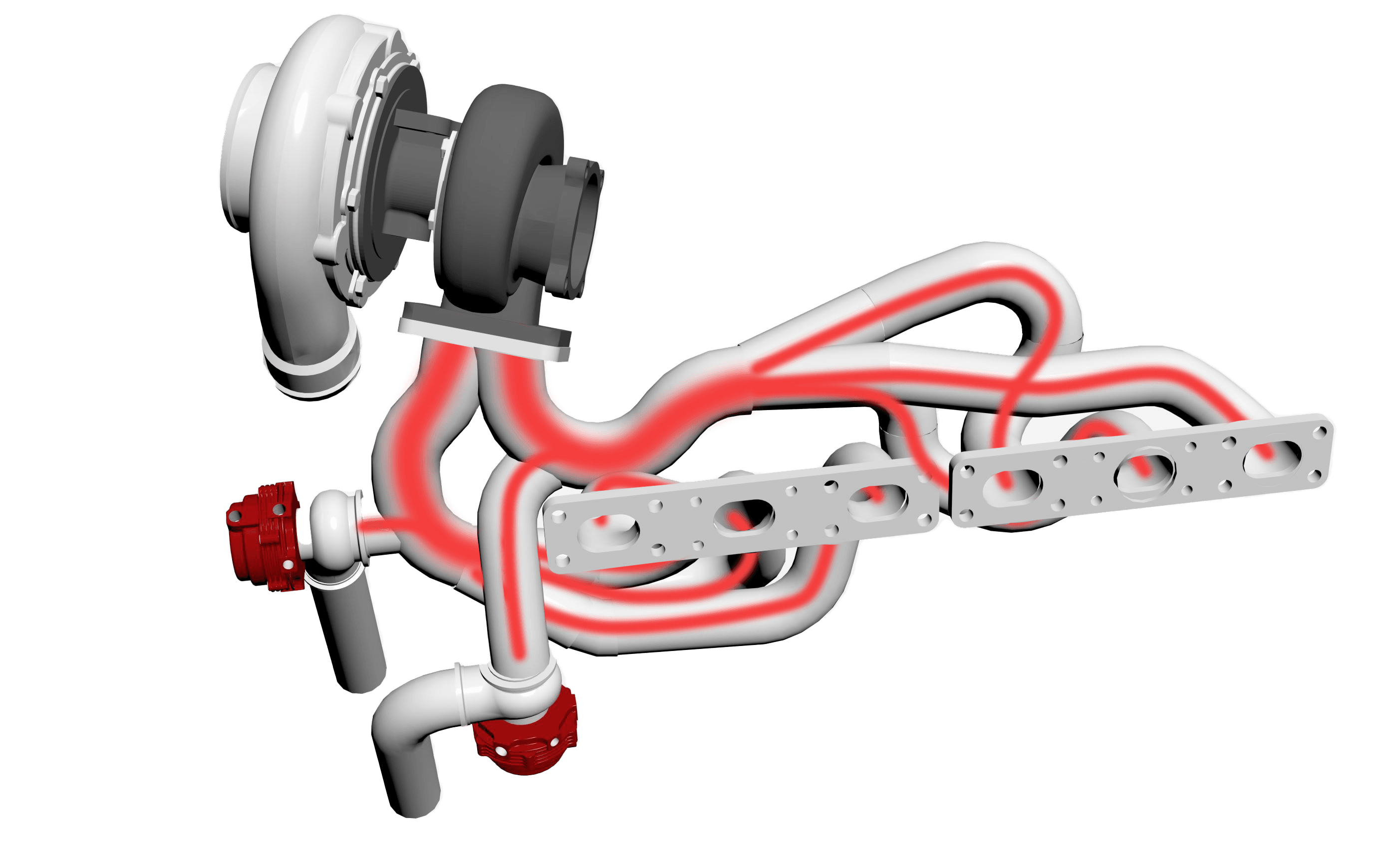

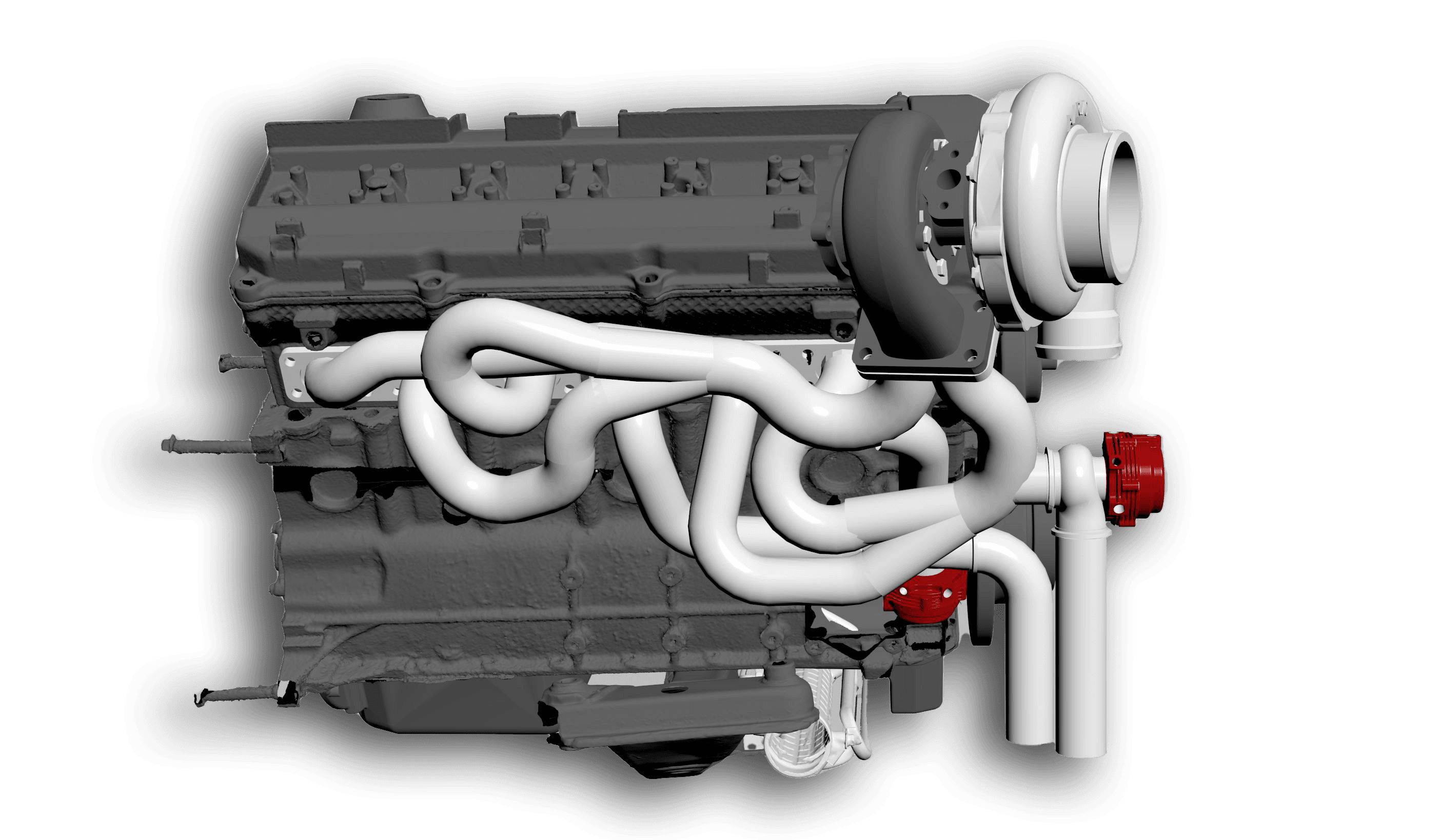

Proiectarea galeriei este la fel de mult o problemă de amplasare cât și de curgere. Diametrul și lungimea tuburilor au fost egalate pe toți cei șase cilindri pentru o sincronizare uniformă a pulsurilor, apoi întreaga galerie a fost rutată pentru a oferi wastegate-ului o poziție care controlează efectiv și predictibil presiunea la debit mare, nu se luptă cu ea.
Galeria este dimensionată pentru a rula o turbină din clasa T4, suportând peste 720cp, cu flanșe prelucrate CNC plan, pentru o etanșare pregătită pentru garnitură sub presiune susținută.
Puncte cheie

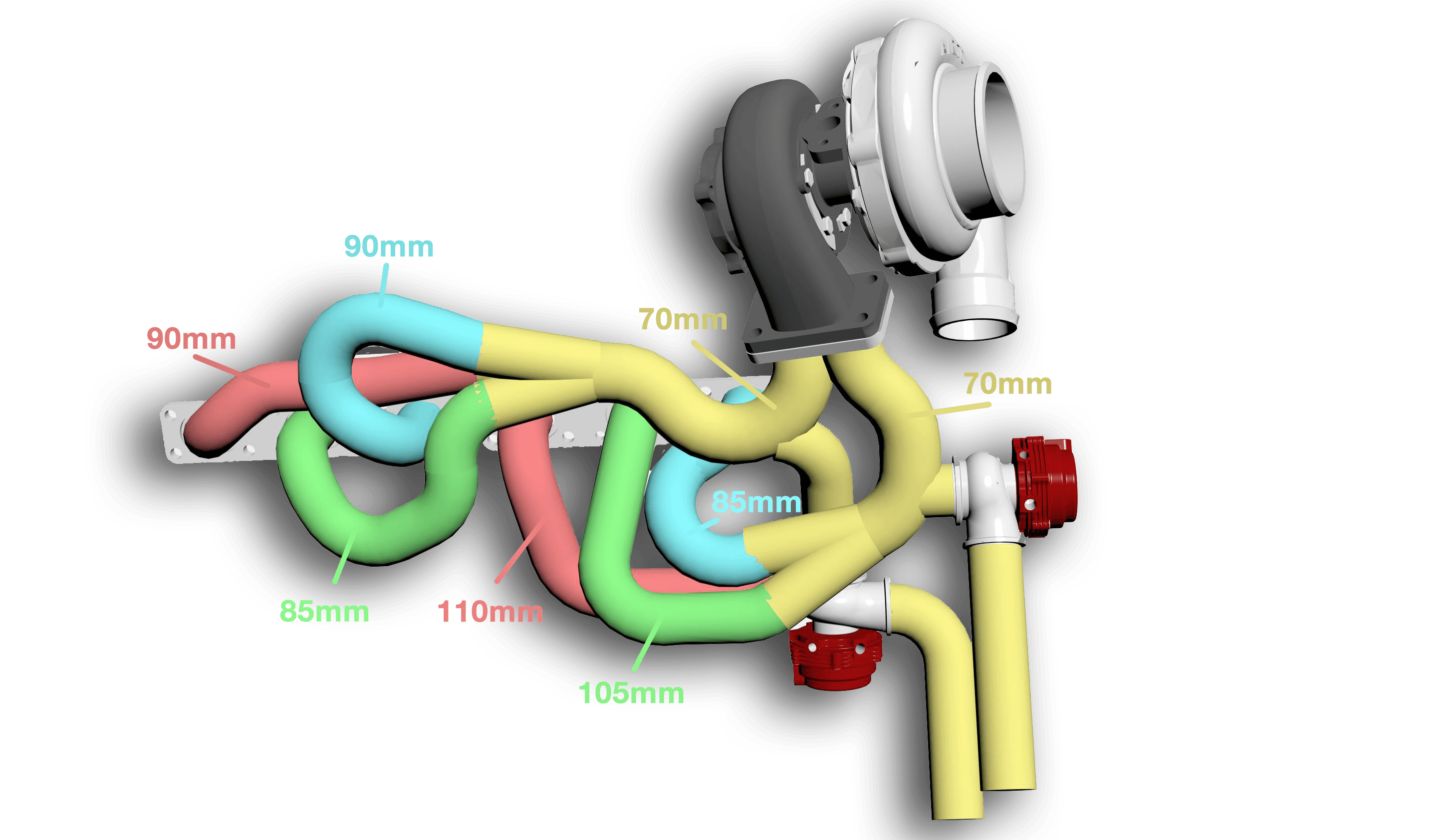

- Lungime și diametru egale ale tuburilor pe toți cei șase cilindri
- Poziție a wastegate-ului optimizată pentru control predictibil al presiunii

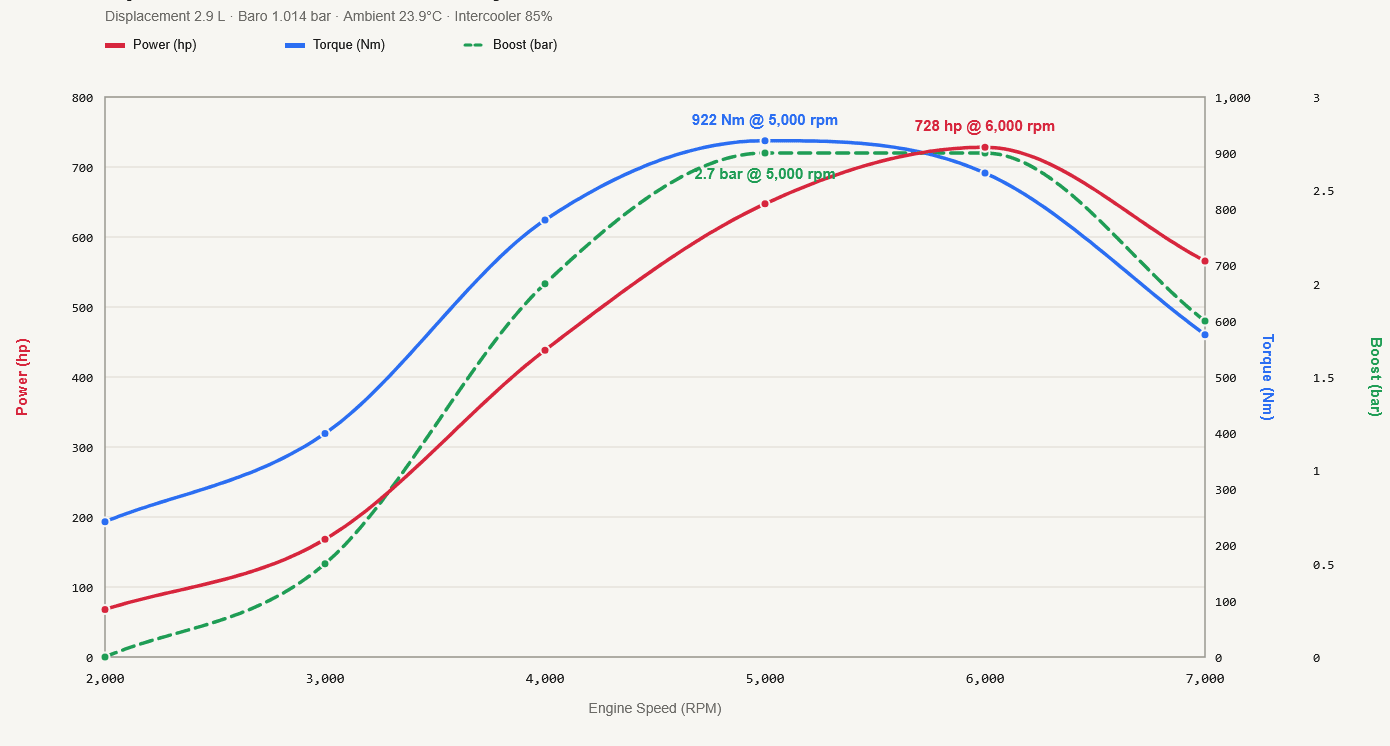

- Dimensionată pentru o turbină din clasa T4 și un debit de peste 720cp
- Flanșe prelucrate CNC, pentru o etanșare fără scăpări sub presiune
